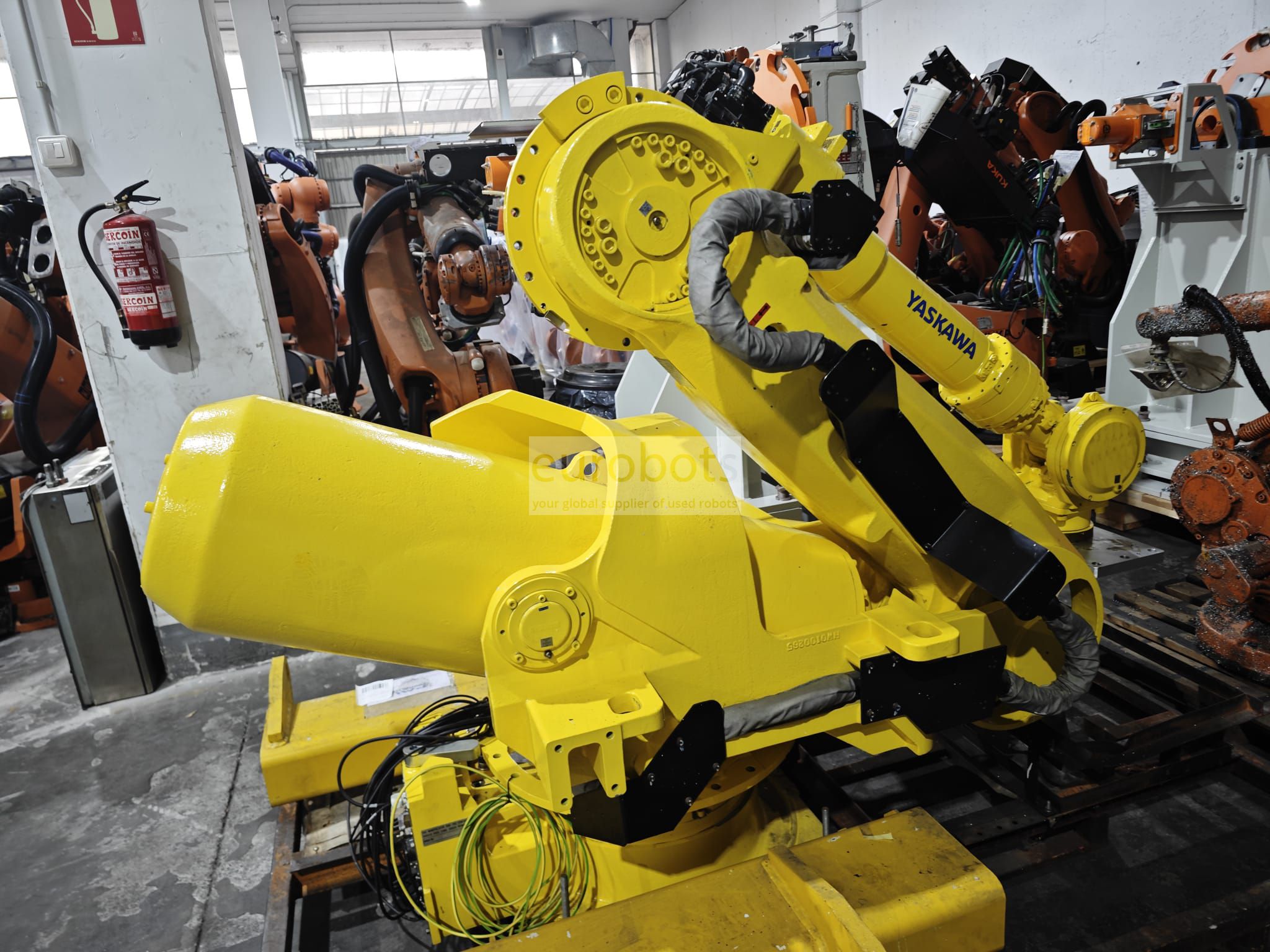

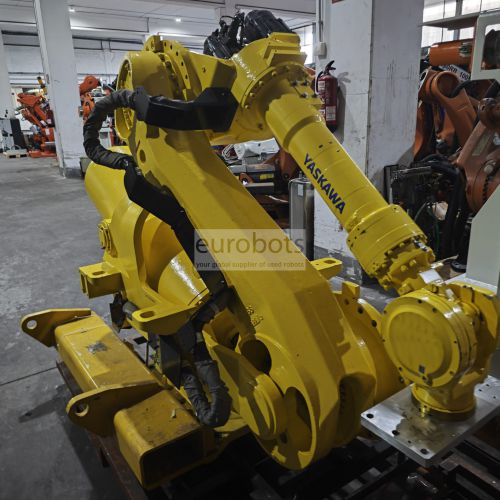

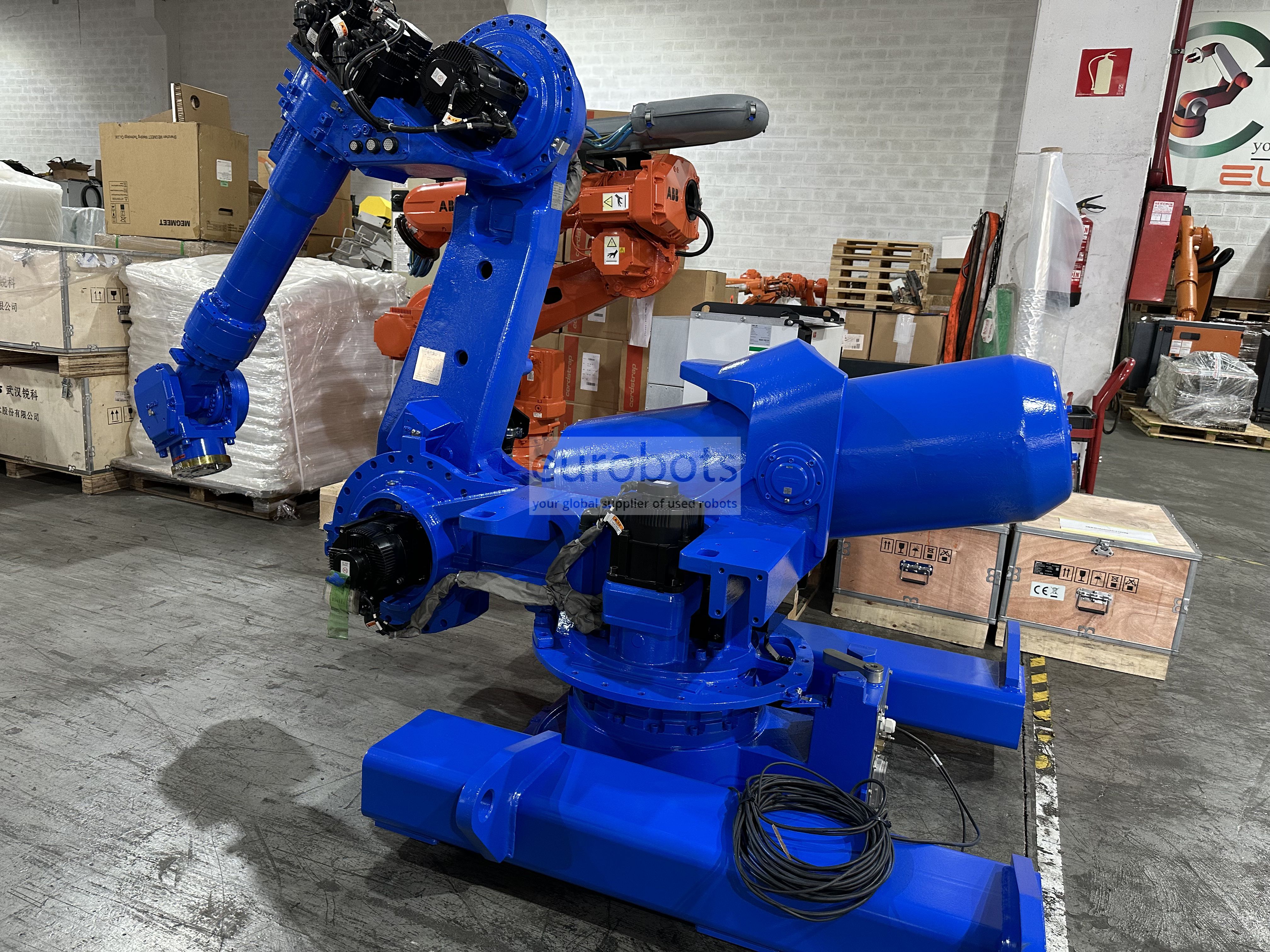

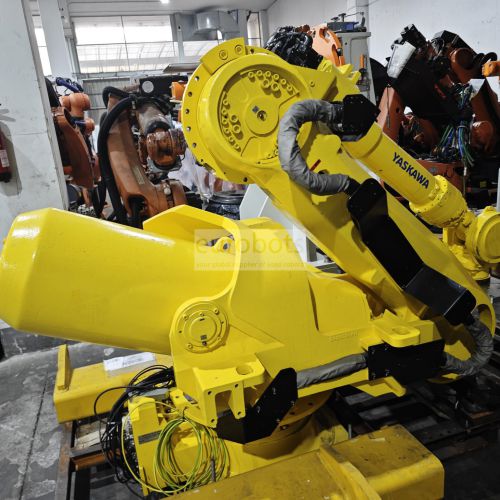

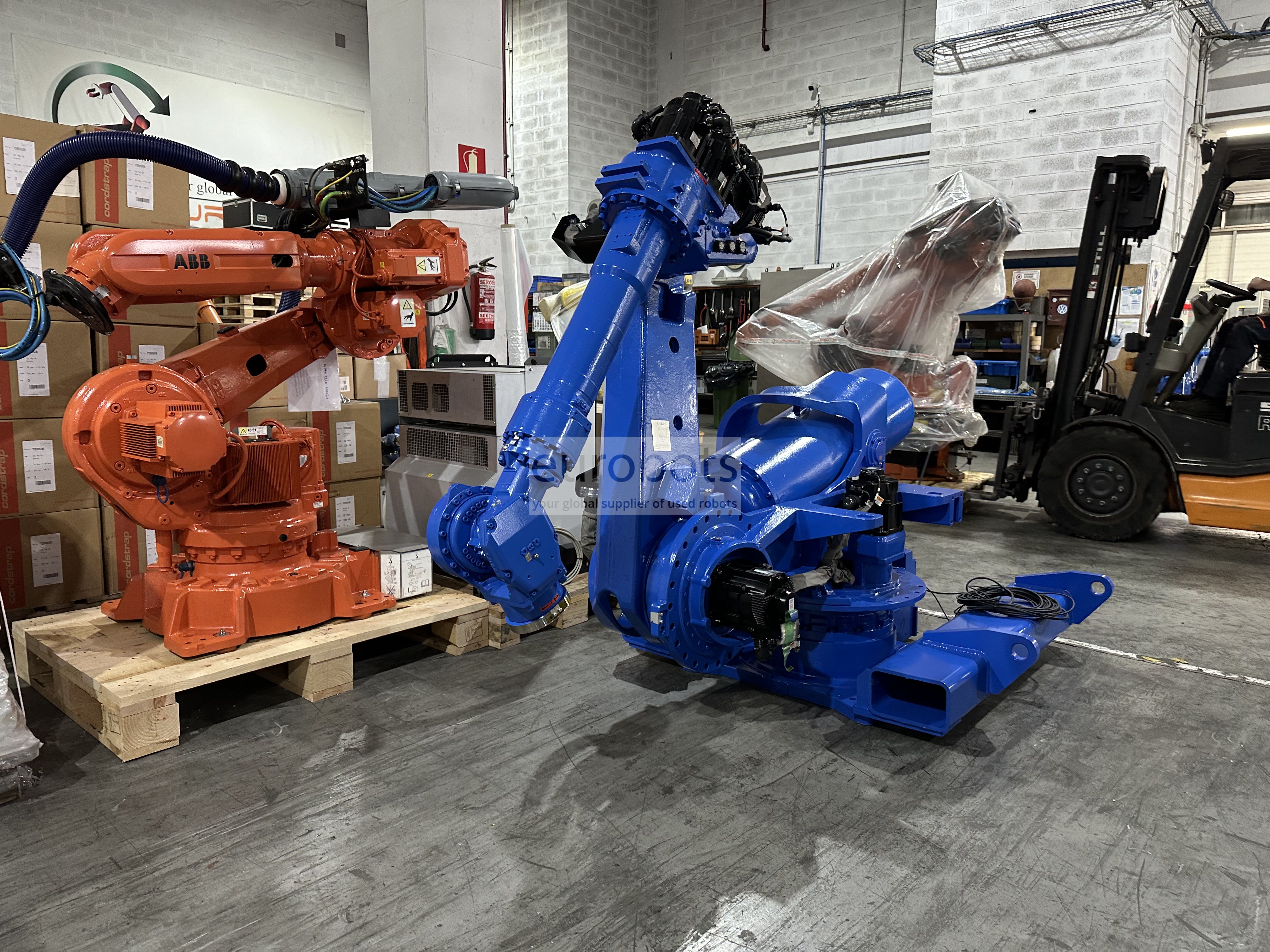

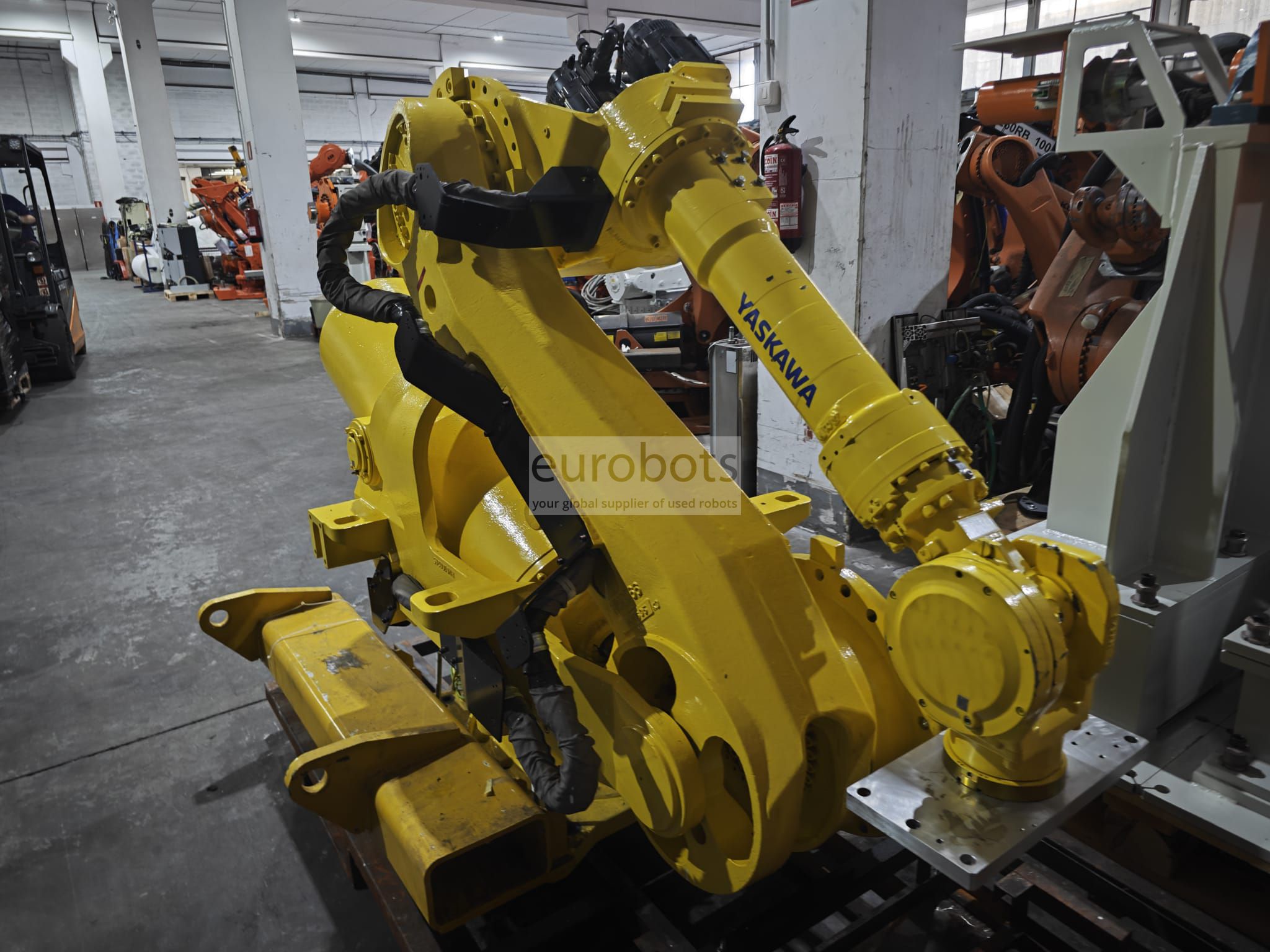

Motoman ES165RD shelf

ES165RD II design compacto e delgado que oferece alto desempenho na pressão e outros aplicativos de carga pesada. tem 6 eixos de alta velocidade e aceleração que reduzem os tempos de ciclo e aumentam a produção. Executa tarefas em um grande espaço de trabalho manipulando peças grandes e pesadas economizando 70% de consumo de energia em movimento e 25% durante os períodos de inércia. equipado com o controlador DX200.

Controlador DX200
O DX200 é um dos robustos controladores de arquitetura de sistemas de alta confiabilidade e eficiência de nível de sistema para células de trabalho robóticas. Variedade de conexões de rede fieldbus. As zonas de interferência dinâmica protegem o braço do robô e fornecem prevenção de colisão avançada. Permite até três eixos auxiliares / externos e pode ser montado remotamente. fornece:
Flexibilidade de aplicativos.
Alta produtividade.
Custos mínimos de integração.
Flexibilidade de aplicativos.
Maior confiabilidade e eficiência energética.
Capacidade de manutenção aprimorada, tempo médio reduzido de reparação (MTTR).
Unidade de Segurança Funcional do Nível de Desempenho da Categoria 3 (FSU).
Controle de robôs múltiplos de até 8 robôs / 72 eixos com movimento sincronizado entre dispositivos.
O controle avançado de movimento do robô (ARM) fornece alta produtividade e planejamento de trajetória.
Pendente pequeno e leve com tela de toque a cores de programação do Windows® CE com múltiplas possibilidades de visualização de janelas.

Especificações principais

VARIANTES: ES165RD II ES200RD II
Carga máxima do robô: 165 kg 200 kg
Número de eixo: 6 6
Alcance horizontal máximo: 3.140 mm 3.140 mm
Alcance máximo vertical: 4,782 mm 4,782 mm
Repetibilidade: ± 0,2 mm ± 0,2 mm
Controlador: DX200 DX200

Gama de movimento (°)

VARIANTES: ES165RD II ES200RD II
Eixo S: ± 180 ° ± 180 °
Eixo L: + 80 ° / -130 ° + 80 ° / -130 °
Eixo U: + 208 ° / -112 ° + 208 ° / -107 °
Eixo R: ± 360 ° ± 360 °
Eixo B: ± 130 ° ± 125 °
Eixo T: ± 360 ° ± 360 °

Velocidade máxima (° / s)

VARIANTES: ES165RD II ES200RD II
Eixo S: 105 ° / s anos 90
Eixo L: 105 ° / s 85 ° / s
Eixo U: 105 ° / s 85 ° / s
Eixo R: 175 ° / s 120 ° / s
Eixo B: 150 ° / s 120 ° / s
Eixo T: 240 ° / s 190 ° / s

Aplicações de robô

Manuseio de materiais
Máquina tendente
Press tending


Funções

Soldagem a arco , Assistência à imprensa , Pintura , Manuseio de peças , Medição , Montagem de peças , Soldadura laser Nd-Yag , Soldadura tubos , Advanced Manufacturing , célula de moagem

Vídeo

Diagramas
