Fanuc S-420iW S420iW

Awaiting more stock

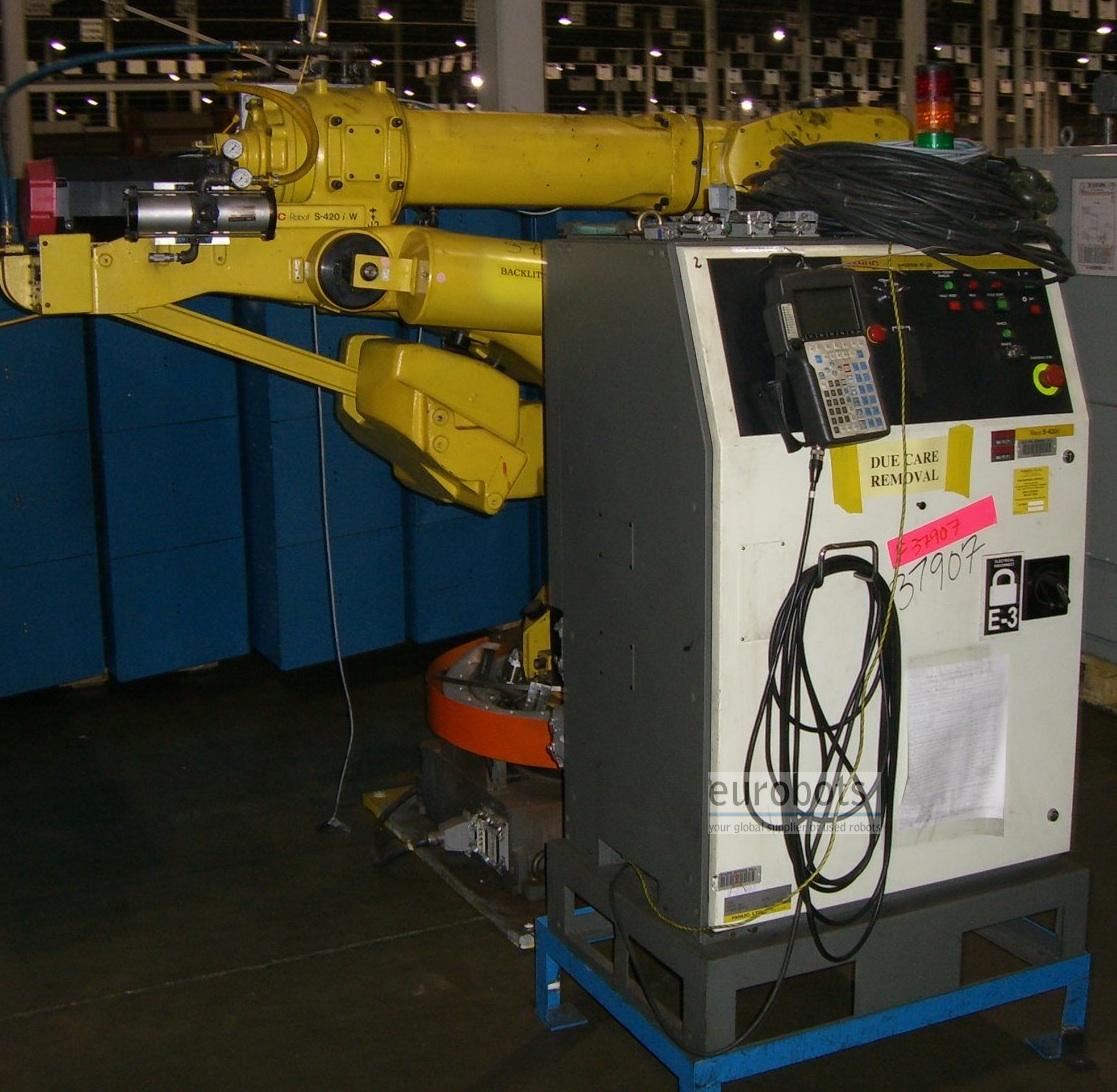

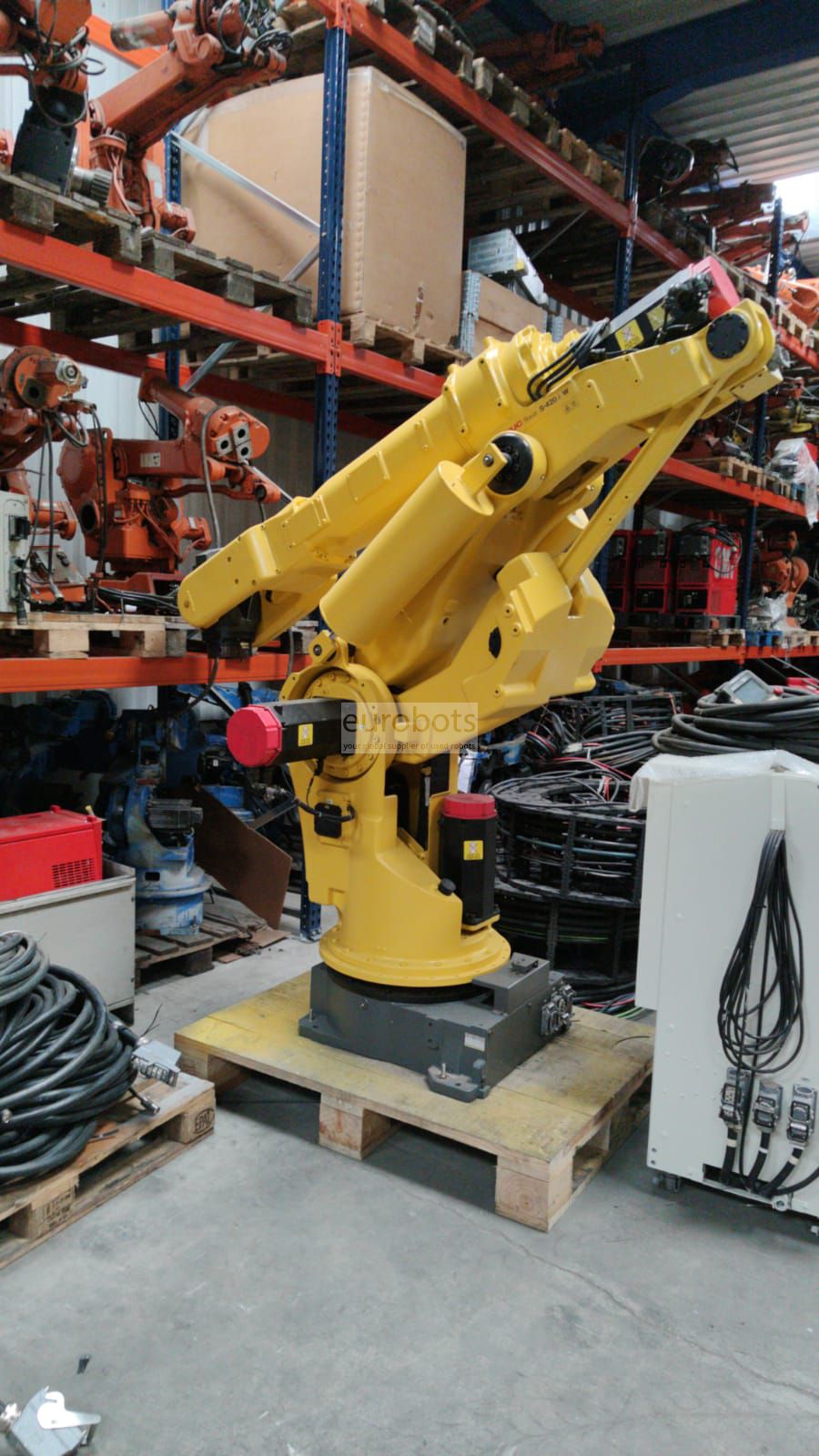

Ano de 1999. Versão superior de carga útil do famoso e confiável S-420iF. O Fanuc S-420iW é um robô de seis eixos que apresenta uma carga reduzida e maior área de trabalho, adequado para lidar com aplicações de manipulação. Equipado com o controlador RJ2, 16 entradas / saídas digitais
A linha de robôs FANUC S-420i é projetada para o máximo desempenho e confiabilidade na carroçaria automóvel e é apoiada pela nossa extensa aplicação de tecnologia e serviço / peças em rede. O S-420i possui um controlador integrado único, construção modular de seis eixos e um motor servoelétrico flexível, para processos pesados e de alta velocidade.
Beneficios:
* Área de trabalho permite o processamento de grandes construções
* Design de robô modular permite a conversão da forma de um modelo para outro
* Combinação da unidade mecânica e do controlador de robô reduz os custos do espaço ocupado no chão, comprimento dos cabos e de instalação
* Peças mecânicas / elétricas mínimas aumentam a confiabilidade
* Velocidades de movimento elevadas reduz o tempo entre soldaduras
* 360 graus de rotação do eixo 1
* Cabos de alimentação/sinais/ar instalados internamento no braço para aumentar a confiabilidade
* Os pacotes aplicativos de programação fáceis de aprender e de usar
* Armário elétrico"Quick change" reduz o tempo de inatividade para menos de 15 minutos
* Design leve do braço e de massa permite o posicionamento de alta velocidade
* Design do braço de robô S-420 comprovado em mais de 13.000 instalações.
Características de flexibilidade:
* Braço articulado, pulso de carga útil elevada, suporte em cunha, redução dos módulos equilibradores permitem a conversão de robô simples para soldadura de ponto único, montagem em rail, braço longo ou tipos de serviços pesado
* Sistema flexível e expansível I / O interno para controlador
* Distribuídor de I / O para reduzir os cabos necessários
Características mecânicas:
* A construção mecânica fornece posicionamento preciso e alta velocidade de movimento
* Movimentação direta em todos os eixos resulta em maior confiabilidade e manutenção reduzida
* Redutores de velocidade RV oferecem movimento suaves em todas as velocidades e uma vida longa
* Design modular simples com poucos componentes
* Rolamentos e unidades protegidas proporcionam proteção e melhoram a confiabilidade
* Posicionamento com encoder absoluto de série
* O momento do eixo do pulso e a inércia permite a velocidade de movimento com grandes armas / ferramentas
* Redutores de velocidade RV oco única simplificar o roteamento de cabo
* Painel do operador compacto de montagem remota reduz o espaço do corredor e do chão
* Suportes para o empilhador pode ser usado para montagem do transformador e soldadura periférica
* Opção de braço compacto para espaços reduzidos
Informação do robô:

    •    Capacidade máxima do robô: 150 Kg
    •    Alcance máximo: 2450 mm
    •    Repetibilidade: 0,4 mm

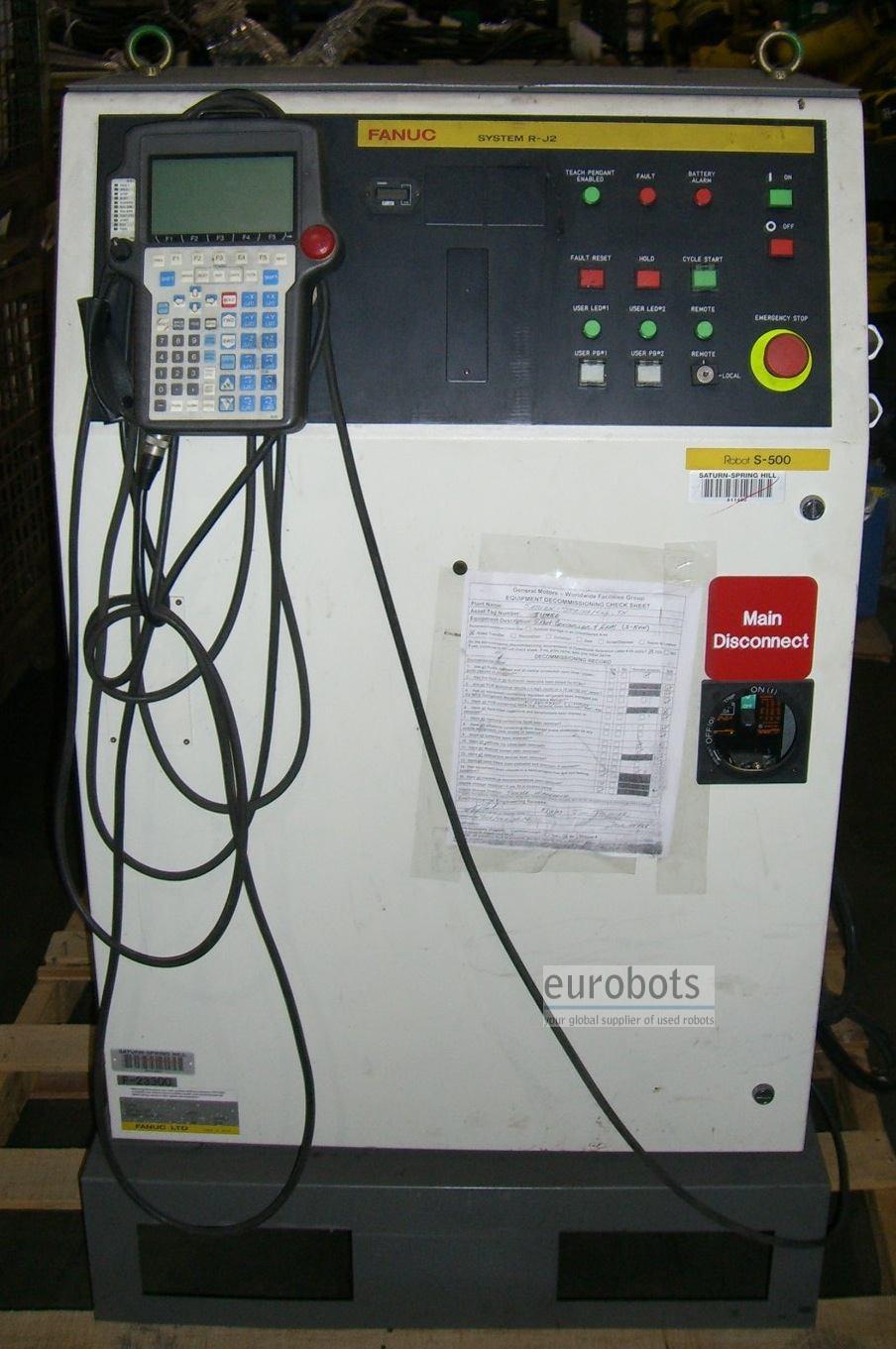

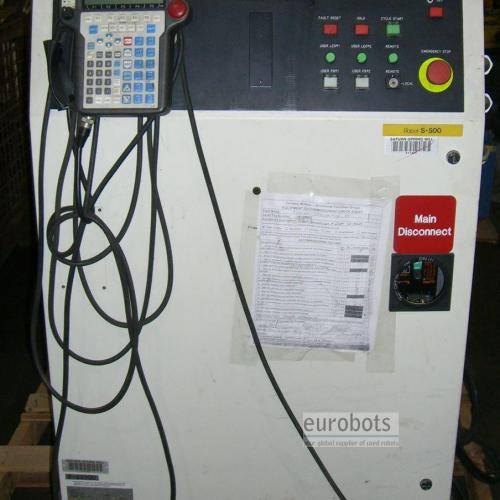

    •    Controlador: RJ2

Velocidade máxima do robô:

    •    Eixo 1: 90º/s
    •    Eixo 2: 100º/s
    •    Eixo 3: 75º/s
    •    Eixo 4: 140º/s
    •    Eixo 5: 110º/s
    •    Eixo 6: 140º/s

Aplicações do robô:

    •    Soldadura por pontos
    •    Alimentação de prensas
    •    Manipulação material
    •    Alimentação máquinas ferramenta
    •    Paletização

Funções

Soldagem a arco , Spotwelding , Assistência à imprensa , Paletização , Carga e descarga de peças , Usinagem , Manuseio de peças , Corte a laser , Colagem - colagem adesiva , Soldadura tubos

Vídeo

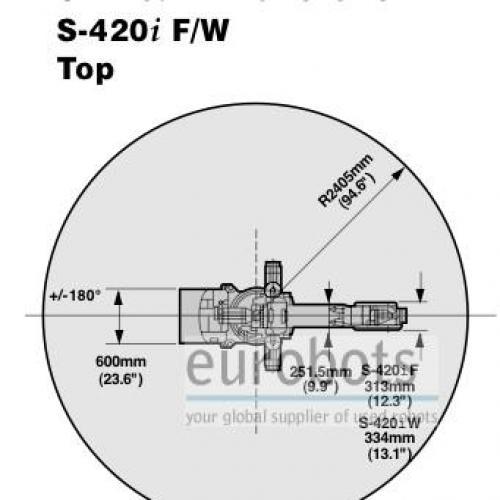

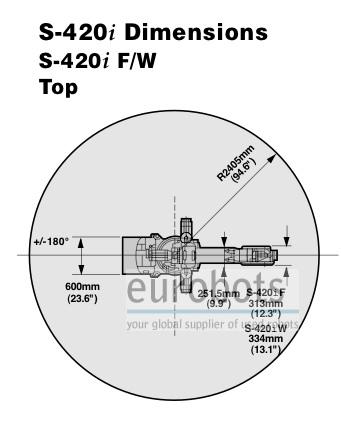

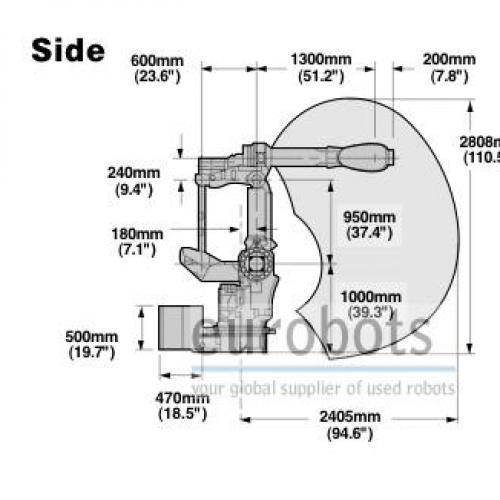

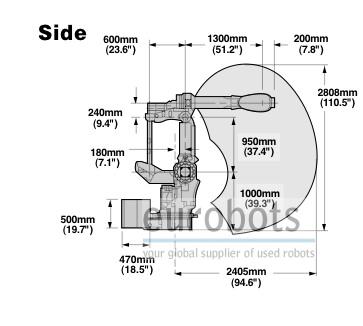

Diagramas
