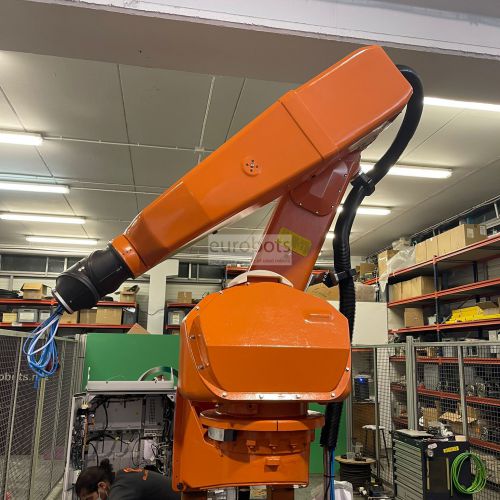

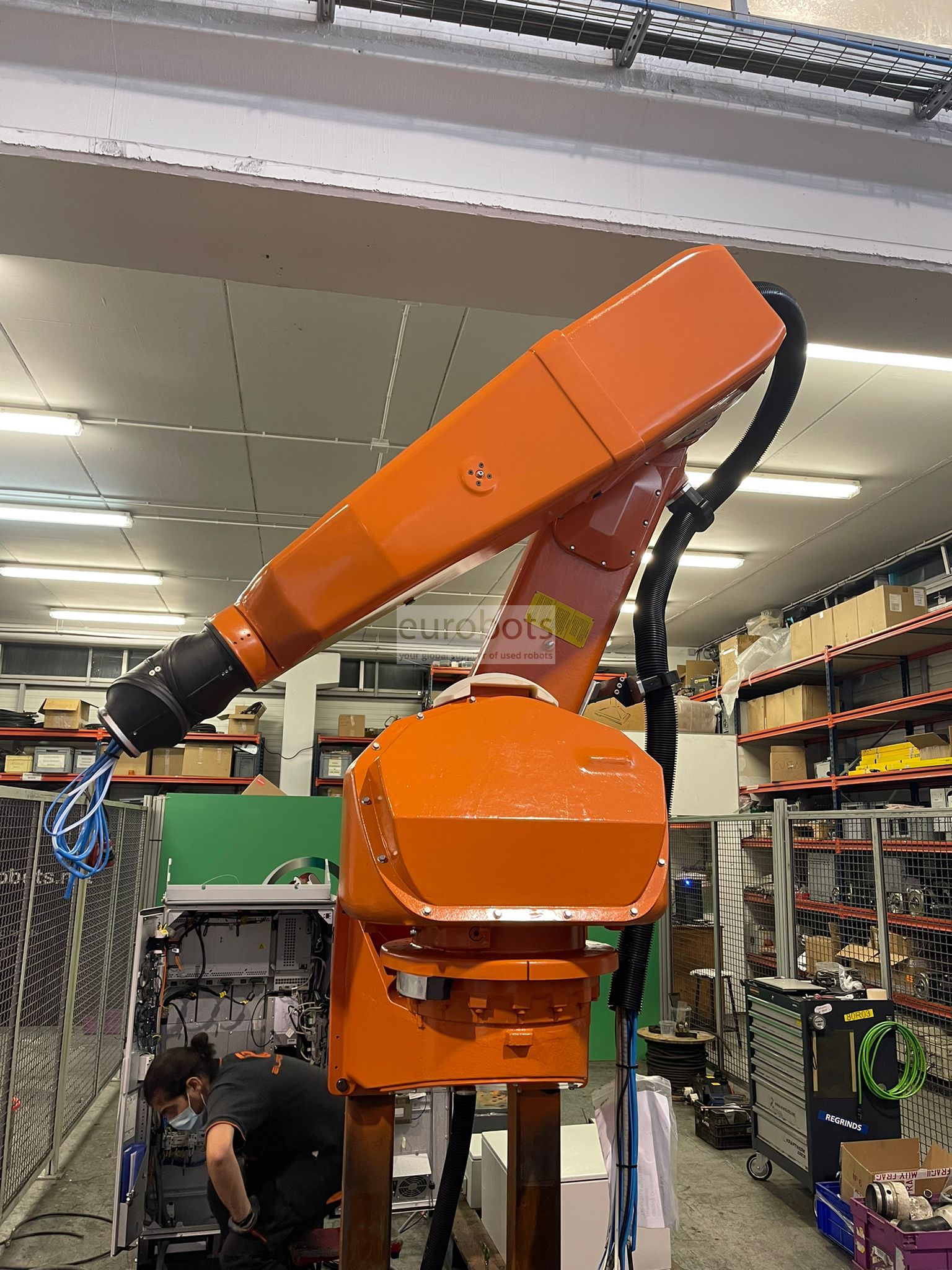

ABB IRB 5500 FlexPainter

O FlexPainter IRB 5500 foi desenvolvido para pintura externa com grau de proteção IP67, incluindo válvulas de mudança de cor com até 32 cores circulantes, integradas ao braço de processo do robô. Também duas bombas, alimentadas por servomotores integrados, 64 válvulas piloto, controle de atomizador de ar de forma dupla e regulagem de circuito fechado, controle de malha fechada da velocidade da campainha e controle de alta tensão - totalmente integrado. Possui sistema IPS integrado (baseado na combinação de controle de processo e controle de movimento) como um recurso específico que permite uma redução ainda maior da tinta. É a solução de robô de tinta mais eficiente e flexível.

Vantagem:

  • Obtenha um retorno mais rápido do investimento
  • Melhora a confiabilidade do sistema de automação como um todo
  • Aumenta a flexibilidade de novos processos e novos modelos de veículos
  • Reduz o tamanho e o impacto ambiental das cabines de pintura robótica
  • Reduz o comprimento e a largura exigidos do estande para o sistema de pintura robótica
  • Reduz o volume de ar para ventilação
  • Reduz as emissões do sistema de extração
  • Reduza os esforços de agendamento da equipe, dentro do prazo e dos requisitos de pessoal

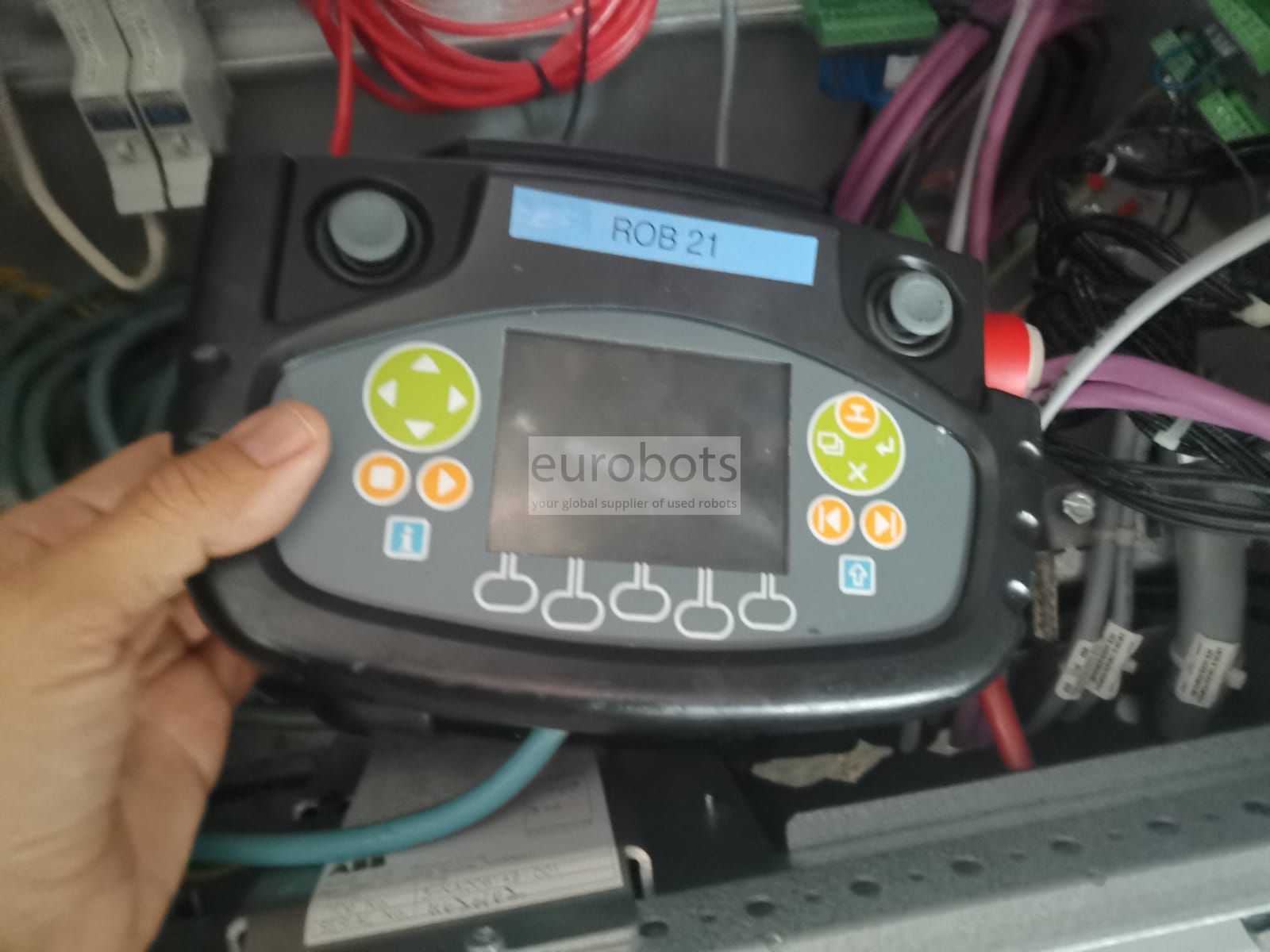

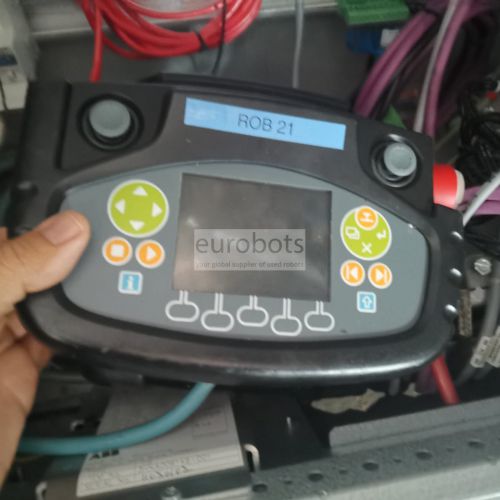

O IRC5P é o sistema de controle de robô de pintura de última geração projetado especificamente para a oficina de pintura. Os principais elementos de sua interface amigável são o novo FlexPaint Pendant certificado pela Exi com suporte em vários idiomas e o software personalizável para PC para supervisão de células de pintura, RobView 5.
O IRC5P está controlando o processo de pintura e o movimento do robô, para que você possa desfrutar de economias substanciais.

Principais características

Carga máxima do robô: 13 kg
Extensão: 3790mm
Repetibilidade estática 0,15 mm

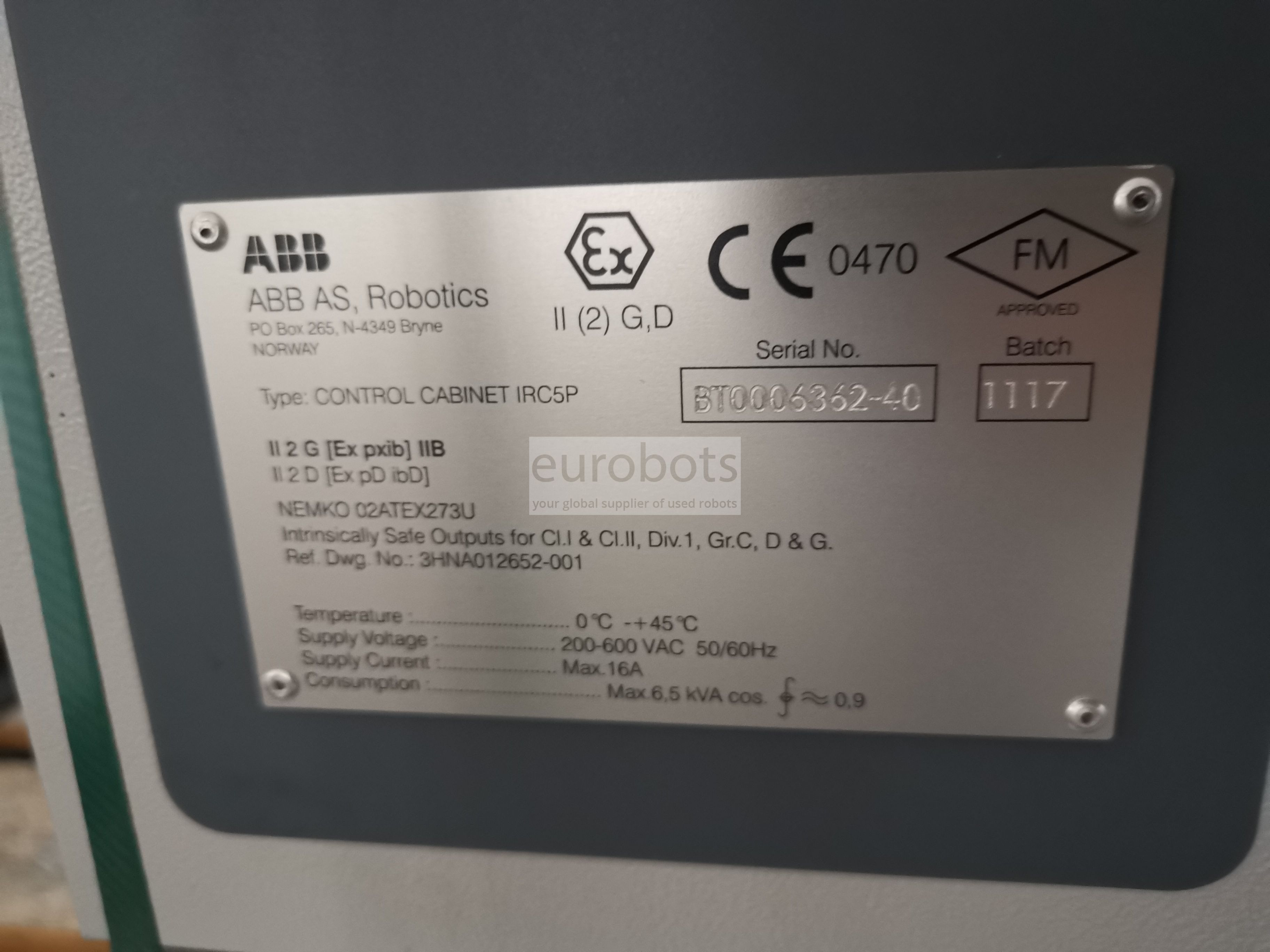

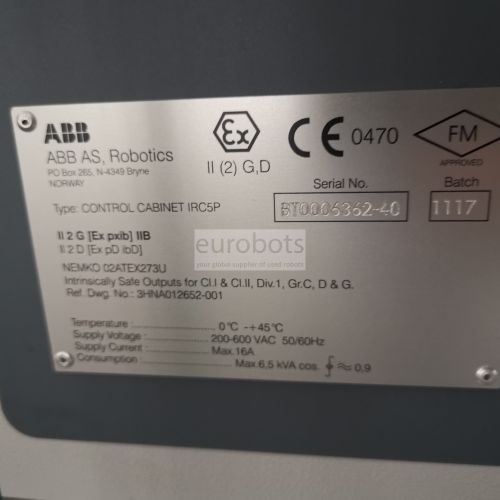

Controlador: IRC5P

Velocidade de movimento do robô

Eixo 1, 2 e 3: 100º / s
Eixo 4 - Rotação do punho: 465º / s
Eixo 5 - Flexão do punho: 350º / s
Eixo 6 - Rotação do flange do punho: 535º / s

Envelope de trabalho de pulso: ± 140º
