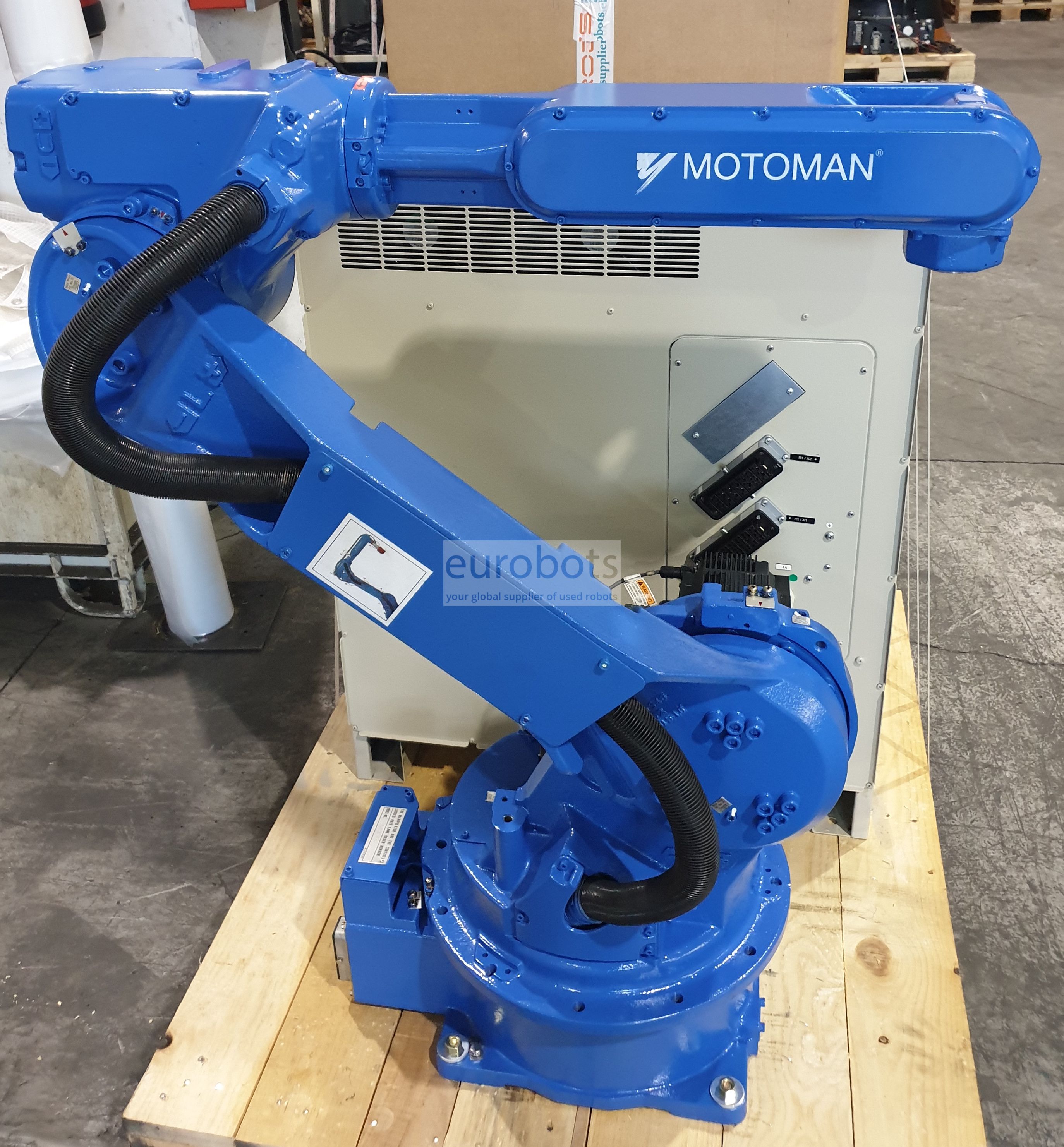

Motoman HP20D

Robôs HP20D Série Extremamente rápida, design compacto montado em prateleira com base e braço finos que permitem que o robô seja colocado próximo às peças para melhorar o acesso em espaços confinados. Caracteriza-se por sua alta velocidade e aceleração, que reduzem os tempos de ciclo e a alta repetibilidade, proporcionando a precisão necessária para uma ampla variedade de aplicações e aumentando a produção. Ele vem em três versões: HP20D, HP20D-6, HP20RD. Equipado com o controlador DX100.

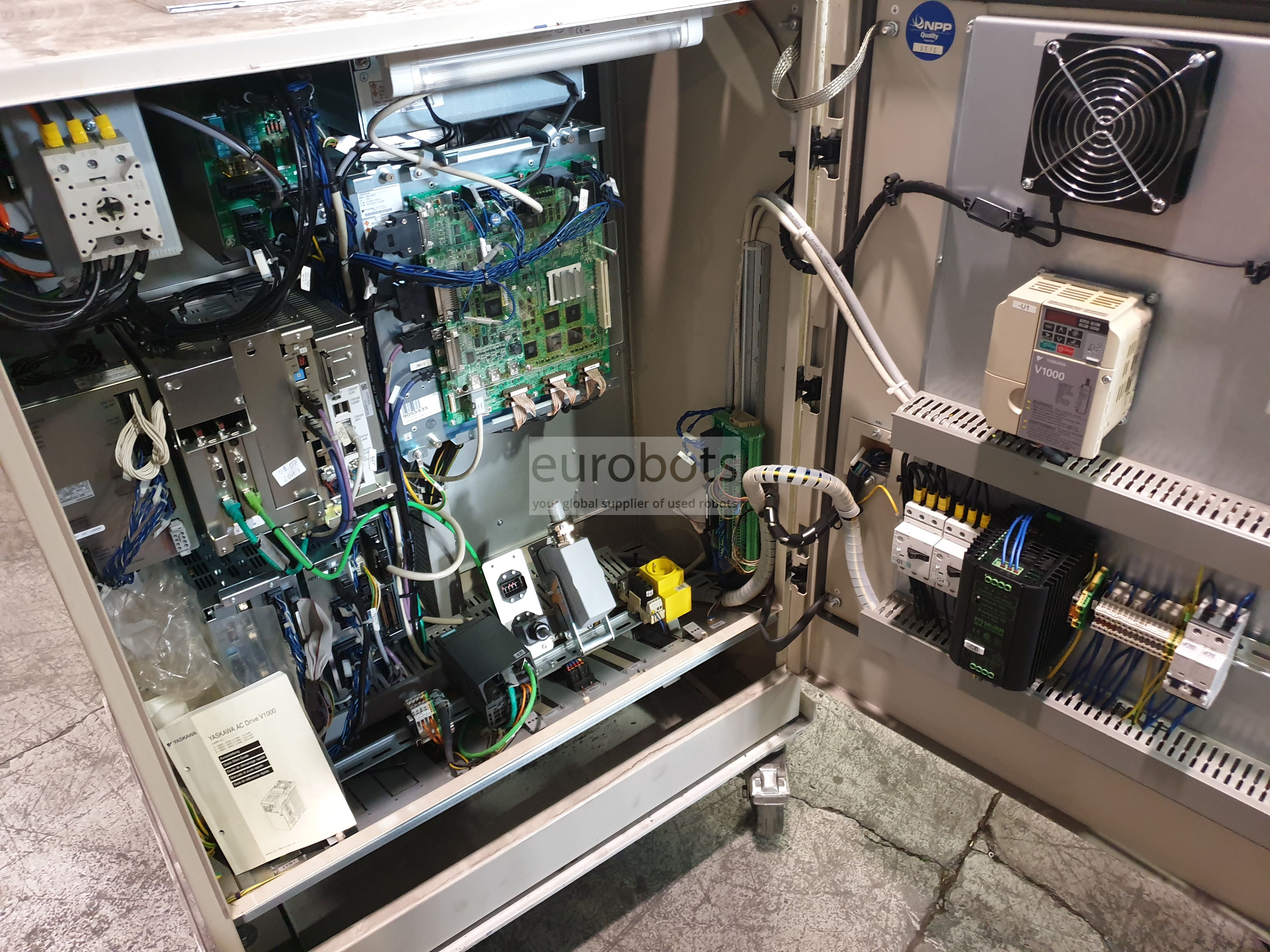

Características do controlador DX100

O controlador DX100 compacto da Yaskawa com estrutura avançada e controle de processo, oferecendo maior liberdade ao usuário, mesmo no conceito de uma célula automatizada:

• Sistema de controle multirrobôs com até 8 robôs / 72 eixos de movimento coordenados.

• Arquitetura de PC robusta, que fornece controle em nível de sistema para células de trabalho robótico.

• Conexões na parte traseira do gabinete de controle para otimizar o espaço interno

• Processamento de lógica ladder embutida; 4.096 endereços de E / S

• Variedade de conexões de rede fieldbus

• conexão do servidor de alta velocidade

• Painéis I / F (10) mostram a HMI no pendente

• Controle avançado de movimento de robô (ARM) para maior produtividade e tempo mínimo de aprendizado

• Economia de energia até 25%

• Tempo de reparo (MTTR)

• Fácil manutenção com função para verificar o status do redutor, função de vida de diagnóstico de hardware, resolução de problemas aprimorada e recuperação de alarmes

• Slot flash compacto e porta USB facilitam os backups de memória

• O pendente de programação Windows® CE, pequeno e leve, possui uma tela de toque colorida com capacidade de exibição em várias janelas.

Main specifications

VARIANTS HP20D HP20D-6 HP20RD Shelf-mount
Maximum Load of Robot: 20 kg 6 kg 20 kg
Number of axis: 6 6 6
Maximum horizontal reach: 1,717 mm 1,915 mm 2,017 mm
Maximum vertical reach: 3,063 mm 3,459 mm 3,134 mm
Repeatability: ±0.06 mm ±0.06 mm ±0.06 mm
Controller: DX100 DX100 DX100

Motion range (°)

VARIANTS HP20D HP20D-6 HP20RD Shelf-mount
Axis 1: ±180° ±180° +125°/-110°
Axis 2: +155°/-100° +155°/-100° +105°/-130°
Axis 3: +255°/-165° +255°/-165° +310°/-115°
Axis 4: ±200° ±200° ±200°
Axis 5: +230°/-50° +230°/-50° ±140°
Axis 6: ±360° ±360° ±360°

Maximum speed (°/s)

VARIANTS HP20D HP20D-6 HP20RD Shelf-mount
Axis 1: 197°/ 197°/ 180°/s
Axis 2: 175°/s 175°/s 175°/s
Axis 3: 187°/s 187°/s 187°/s
Axis 4: 400°/s 400°/s 400°/s
Axis 5: 400°/s 400°/s 400°/s
Axis 6: 600°/s 600°/s 600°/s

Robot applications

Press
Transfer of Parts
Material Removal
Machine tending
Dispensing
Cutting
Assembly
Arc Welding

Funções

Soldagem a arco , Assistência à imprensa , Carga e descarga de peças , Usinagem , Manuseio de peças , Medição , Montagem de peças , Corte a laser , Colagem - colagem adesiva
