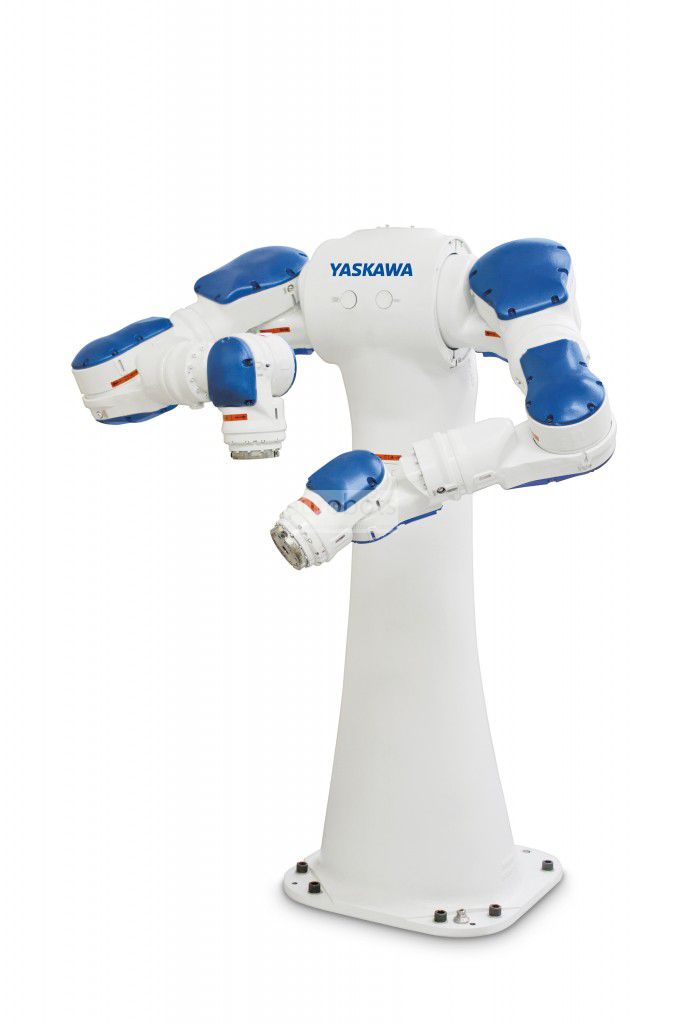

Yaskawa Motoman SDA10D

Awaiting more stock

Design slim SDA10D otimiza o espaço; altamente flexível com 15 eixos de movimento (7 eixos por braço, mais um único eixo para a rotação da base) proporcionando amplitude de movimento e até mesmo em espaços confinados para realizar tarefas difíceis. ideal para ambientes perigosos.

Características do controlador DX100

O controlador DX100 compacto da Yaskawa com estrutura avançada e controle de processo, oferecendo maior liberdade ao usuário, mesmo no conceito de uma célula automatizada:

• Sistema de controle multirrobôs com até 8 robôs / 72 eixos de movimento coordenados.

• Arquitetura de PC robusta, que fornece controle em nível de sistema para células de trabalho robótico.

• Conexões na parte traseira do gabinete de controle para otimizar o espaço interno

• Processamento de lógica ladder embutida; 4.096 endereços de E / S

• Variedade de conexões de rede fieldbus

• conexão do servidor de alta velocidade

• Painéis I / F (10) mostram a HMI no pendente

• Controle avançado de movimento de robô (ARM) para maior produtividade e tempo mínimo de aprendizado

• Economia de energia até 25%

• Tempo de reparo (MTTR)

• Fácil manutenção com função para verificar o status do redutor, função de vida de diagnóstico de hardware, resolução de problemas aprimorada e recuperação de alarmes

• Slot flash compacto e porta USB facilitam os backups de memória

• O pendente de programação Windows® CE, pequeno e leve, possui uma tela de toque colorida com capacidade de exibição em várias janelas.

Especificações principais

Carga Máxima de Robô: 10 kg
Número de eixos: 15 (7 eixos por braço mais rotação de base)
Alcance horizontal por braço: 720 mm
Alcance horizontal (ponto P para ponto P): 1.970 mm
Alcance vertical: 1.440 mm
Repetibilidade: ± 0,1 mm
Controlador: DX100

Gama de movimento (°)

Eixo de rotação: ± 170 °
Eixo S: ± 180 °
Eixo L: ± 110 °
Eixo E: ± 170 °
Eixo U: ± 135 °
Eixo R: ± 180 °
Eixo B: ± 110 °
Eixo T: ± 180 °

Velocidade máxima (° / s)

Eixo de rotação: 130 ° / s
Eixo S: 170 ° / s
Eixo L: 170 ° / s
Eixo E: 170 ° / s
Eixo U: 170 ° / s
Eixo R: 200 ° / s
Eixo B: 200 ° / s
Eixo T: 400 ° / s

Aplicações de robô

Montagem
Embalagem
Manipulação
Máquina tendente
Transferência de peça
Press tending

Funções

Assistência à imprensa , Manuseio de peças , Montagem de peças
